Maattabel
Gids voor ruwe opening maten
Het opmeten voor het schuifdeursysteem is zeer eenvoudig.
Meet de beschikbare ruimte.
Kies het schuifdeursysteem die in die ruimte past.
Is de vrije doorgang onvoldoende? Overweeg dan een aantal alternatieve opties.
Het opmeten voor ECLISSE UNICO SD als voorbeeld.

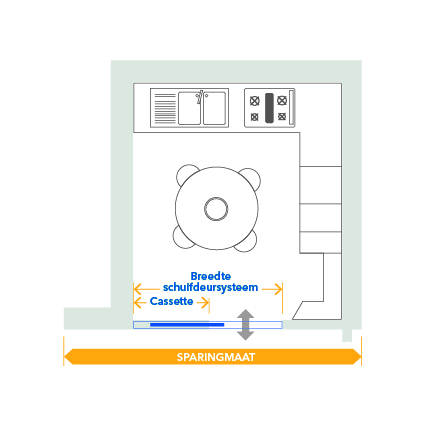

Meet de totale sparing (inbouwruimte) die je hebt.

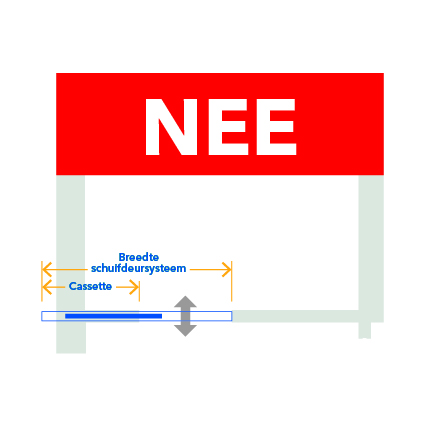

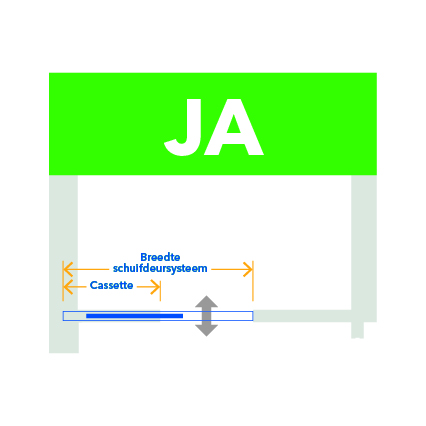

Het schuifdeursysteem moet in deze sparing passen.
Kijk naar de maattabel en bepaal welke framemaat in de beschikbare ruimte past en welke deurmaat je met dat frame kunt gebruiken. Voorbeeld 1: Hier is een voorbeeld van model Unico. De totale sparingmaat = 1800 x 2300 mm. Afmeting deurpaneel = Wellicht wilt u een zo groot mogelijk standaard deurpaneel gebruiken om de grootst mogelijke doorgangsbreedte te bieden. Uit de maattabel voor model Unico kun je zien dat de breedste framemaat die in de ruimte past 1697 x 2200 mm is. Dit levert een max. vrije doorgang van 800 x 2110 mm en vereist een deur van 815 ÷ 835 x 2115 mm om in het schuifdeursysteem te passen.
Als je een grotere deur- of doorgangsbreedte wil dan dat het kozijn biedt.

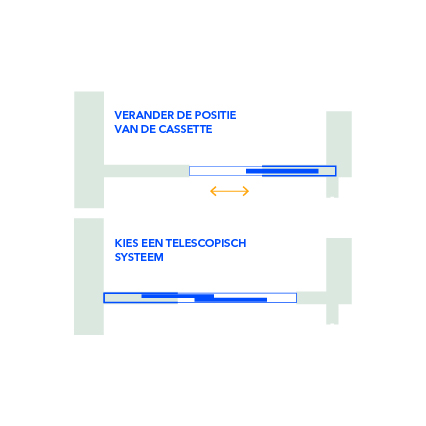

Alternatieve oplossing
Bedenk aan welke kant je de cassette hebt. Het kan zijn dat het veranderen van de positie van de cassette je een betere oplossing geeft. Als je een grotere doorgangsbreedte nodig hebt, kan een enkel telescopisch systeem je een mogelijke oplossing bieden.
Tussenwanden en grootte

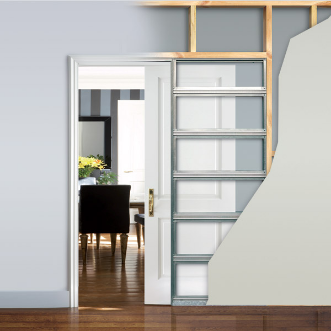

Houten framewerk

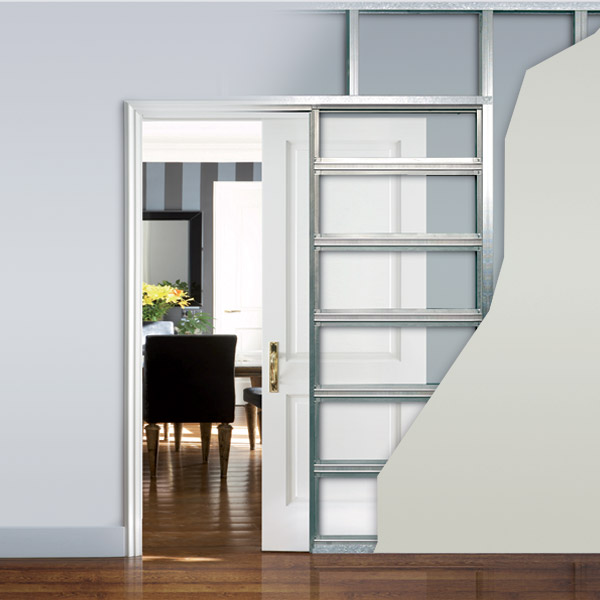

Stalen framewerk
In deze sectie is het belangrijk te weten dat er veel verschillende maten in gipskartonwanden in de wereld zijn. Deze wanden worden gemaakt met metalstud of houten profielen met daartegenaan de gipskartonplaten bevestigd. De cassette van het schuifdeursysteem vervangt als het ware de metalstud of de houten profielen. Het schuifdeursysteem kan dus voor beiden soorten opbouw worden gebruikt. Op de foto kun je zie hoe dit eruit ziet voordat de gipsplaten worden bevestigd.

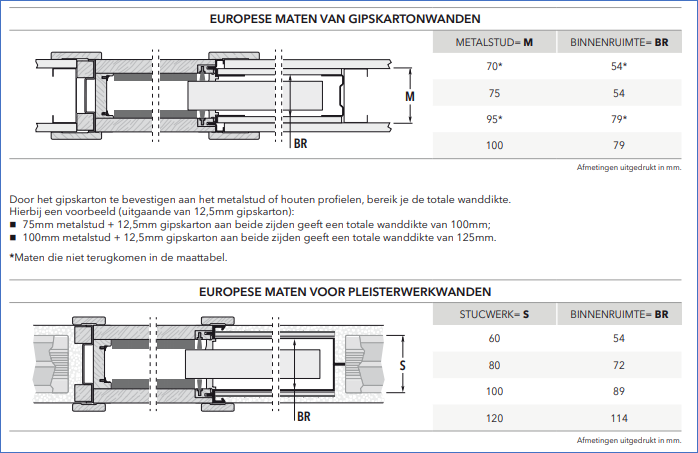

MATEN GIPSKARTONWANDEN
Er zijn veel verschillende afgewerkte wanddiktes, ECLISSE heeft ze allemaal!
